Как заправить этикет-пистолет

Этикет-пистолет — механическое устройство для быстрого крепления бирок и ценников к товарам. Правильная заправка инструмента определяет качество работы и долговечность эксплуатации. В статье расскажем о конструкции оборудования, техническом обслуживании, выборе расходников. Вы также узнаете, как вставить ленту в этикет-пистолет и решить возможные проблемы с его заправкой.

Устройство и принцип работы этикет-пистолетов

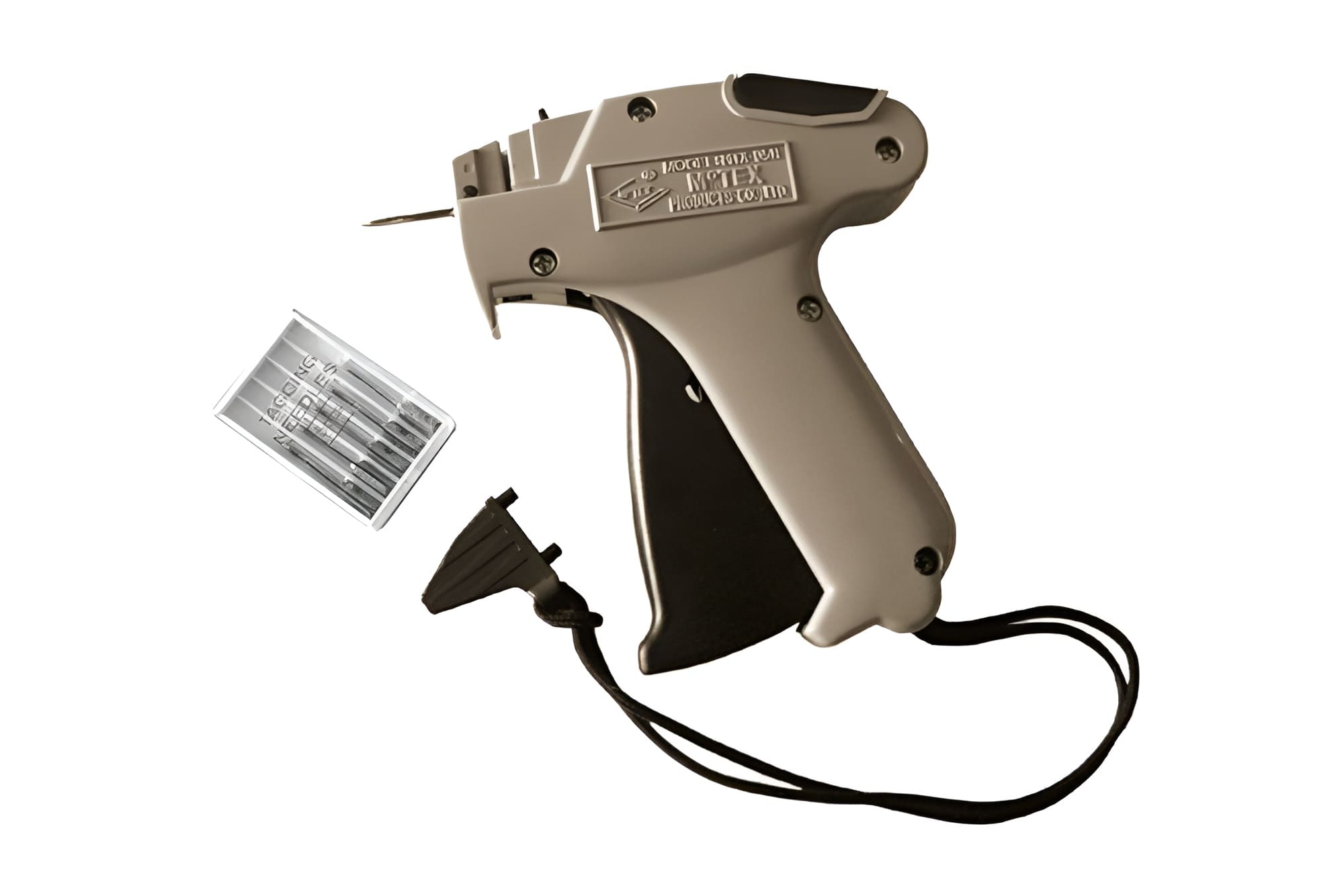

Игольчатые профессиональные системы

Используют специальные иглы для продевания нити или ленты. Обеспечивают бережное крепление к деликатным материалам. Оснащены поворотным механизмом для точного позиционирования. Поддерживают работу с лентой различной толщины. Ресурс иглы — до 100 000 проколов.

Конструкция

Прочный металлический каркас с пластиковыми накладками. Поворотный блок с иглодержателем. Система подачи нити или ленты. Регулятор длины свободного конца. Механизм автоматического узлообразования. Сменные иглы разных размеров.

Работа игольчатых систем

Поворотный блок позиционирует иглу. Специальное острие продевает ленту через материал. Формируется аккуратный узел без повреждения ткани. Автоматический обрезчик удаляет излишки. Весь цикл занимает 0,8-1,2 секунды.

Подготовка к работе этикет-пистолета

Перед тем, как заряжать пистолет, подготовьте новую катушку с нейлоновой лентой или нитью подходящего цвета.

Предварительный осмотр оборудования

Визуально проверьте целостность корпуса. Убедитесь в отсутствии трещин и сколов. Проверьте свободный ход рычага. Осмотрите иглу на предмет деформации. Убедитесь в чистоте направляющих роликов. Проверьте фиксацию всех съемных элементов.

Подготовка расходных материалов

Использование оригинальных катушек и нейлоновой ленты гарантирует стабильность работы оборудования, предотвращает преждевременный износ механизмов. Совместимость ленты с конкретной моделью этикет-пистолета всегда указывается в технической документации производителя и на упаковке расходных материалов.

Правильно подобранный запас прочности расходника должен соответствовать плотности маркируемых материалов — для легких тканей достаточно толщины 0,4-0,6 мм, тогда как для плотных джинсовых и пальтовых материалов требуется лента 0,7-0,8 мм.

Качественные расходные материалы не только обеспечивают надёжное крепление этикеток, но и значительно уменьшают частоту технического обслуживания инструмента. Регулярное использование сертифицированных катушек предотвращает застревание ленты в направляющих роликах и снижает нагрузку на игольный механизм.

Организация рабочего места

Обеспечьте достаточное освещение не менее 300 люкс. Подготовьте ровную устойчивую поверхность. Организуйте систему хранения расходных материалов. Разместите инструмент в зоне легкой досягаемости.

Как заправить этикет-пистолет. Пошаговый алгоритм

Шаг 1: Установка катушки

Возьмите новую катушку с нейлоновой лентой. Проверьте направление намотки — метка в виде стрелки должна быть обращена наружу. Установите катушку на вертикальный шпиндель, убедившись в свободном вращении. При наличии тормозной шайбы отрегулируйте её положение для плавной подачи без самопроизвольного разматывания. Неправильная установка катушки приводит к неравномерной подаче и обрывам.

Шаг 2: Заправка направляющей системы

Аккуратно проведите конец ленты через систему роликов. Сначала заправляйте её в верхний направляющий ролик, затем в натяжной регулятор. Проследите, чтобы она легла в V-образный паз натяжного устройства. При прохождении через регулятор натяжения убедитесь в правильном положении ленты между прижимными пластинами. Малейшее отклонение от схемы приведет к некорректной работе механизма.

Шаг 3: Заправка в игольный блок

Осторожно вставьте конец ленты в приемное отверстие игловодителя. Протолкните её на 3-4 см до выхода из иглы. Оставьте свободный конец длиной 5-7 см — этого достаточно для надежного захвата механизмом. Убедитесь, что лента не перекручена и свободно перемещается по всей траектории. Проверьте плавность хода, потянув за конец ленты — движение должно быть равномерным без рывков.

Шаг 4: Проверка и тестирование

Закройте крышку корпуса до характерного щелчка. Визуально проверьте равномерность прилегания крышки по всему периметру. Выполните пробное крепление на тестовом образце материала. При правильной заправке этикетка фиксируется надежно, без перекосов и излишнего натяжения. Если возникают проблемы — проверьте траекторию движения ленты и правильность положения всех элементов системы.

Регулировка натяжения

Методы калибровки

Регулировочный винт расположен на боковой поверхности корпуса. Для точной настройки используйте штангенциркуль для контроля угла поворота. Каждое деление соответствует изменению натяжения на 50 сН. Начинайте регулировку с минимального значения, постепенно увеличивая усилие до оптимального уровня. Фиксируйте винт в одном из семи положений, соответствующих типу обрабатываемого материала.

Тестирование

После регулировки выполните серию тестовых креплений на образцах материала. Для тонких тканей используйте натяжение 120-180 сН, для плотных материалов — 200-280 сН. Проверьте, чтобы этикетка надёжно фиксировалась, но при этом не деформировала ткань. Правильным считается усилие, при котором этикетка перемещается только при приложении нагрузки 1,5-2 кг. Тестируйте на различных типах материалов, которые планируете маркировать.

Контроль качества крепления

Визуально оцените положение этикетки после крепления. Отсутствие перекосов и равномерное натяжение свидетельствуют о правильной настройке. Проверьте прочность фиксации, аккуратно потянув за этикетку. При необходимости проведите дополнительную регулировку, изменяя натяжение с шагом 25-30 сН.

Диагностика проблем

При обнаружении чрезмерного натяжения или слабой фиксации проверьте состояние пружины регулятора. Изношенная пружина требует замены. Убедитесь в отсутствии загрязнений в системе натяжения — мелкие частицы могут нарушать точность регулировки. При продолжительной работе контролируйте стабильность настроек, выполняя проверочные тесты каждые 4-5 часов работы.

Подстройка для различных материалов

Для работы с деликатными тканями (шёлк, шифон) устанавливайте минимальное натяжение 100-150 сН. При маркировке джинсовой ткани и материалов для пальто используйте натяжение 250-300 сН. Учитывайте плотность и структуру материала — для рыхлых тканей требуется меньшее натяжение, для плотных переплетений — большее. Ведите журнал настроек для различных типов материалов для быстрой перенастройки оборудования.

Решение типичных проблем

Обрыв ленты часто происходит из-за неправильной заправки или механических повреждений. Застревание этикетки говорит о нарушении порядка заправки. Пропуск стежков возникает при ослаблении натяжения или износе иглы. Регулярная профилактика предотвращает большинство распространенных неисправностей.

Методы диагностики:

• При частых обрывах проверьте ролики на биение — допустимое значение 0,1 мм.
• Застревание устраните очисткой игольного канала ватной палочкой с изопропиловым спиртом.
• Пропуск стежков требует замены иглы после 50 000 циклов или при затуплении острия.
• Самопроизвольное ослабление натяжения указывает на износ пружины регулятора.
• Для сложных случаев используйте сервисный набор с профильным инструментом.

Техническое обслуживание

Систематическая очистка механизма от пыли и волокон продлевает срок службы. Смазка движущихся частей специальным составом обеспечивает плавную работу. Своевременная замена изношенных деталей поддерживает работоспособность оборудования. Хранение устройства в защитном чехле предотвращает попадание загрязнений.

График обслуживания:

• Ежедневно: продувка сжатым воздухом 0,5 атм через технологические отверстия.
• Еженедельно: смазка трущихся пар силиконовым спреем.
• Ежемесячно: замена иглы (для игольчатых) при интенсивной эксплуатации свыше 8 часов в сутки.
• Ежеквартально: проверка усилия натяжения калиброванным динамометром.
• Сезонно: полная разборка с заменой всех пружин и направляющих вентилей.

Безопасность эксплуатации

Во время работы соблюдайте осторожность с игольным механизмом. Храните оборудование в недоступном для детей месте. Не применяйте чрезмерное усилие при нажатии на рычаг. Используйте устройство только по прямому назначению согласно инструкции производителя.

Требования охраны труда:

• Работайте в защитных очках при заправке под напряжением пружины. Это необходимо для предотвращения травм глаз в случае соскальзывания инструмента или обрыва нити.
• Храните в закрывающемся на ключ кейсе с маркировкой «Опасно! Острый инструмент».
• Строго ограничивайте усилие на рычаге диапазоном 8-10 кг, поскольку превышение этого показателя приводит к деформации толкателя и выходу из строя игольного механизма.
• Категорически запрещено использование пистолета на лестницах, подъёмных механизмах и движущихся платформах из-за высокого риска потери равновесия и получения травм.
• Обязательный инструктаж при допуске к работе с маркировочным оборудованием.

Заключение

Грамотное обслуживание и заправка этикет-пистолета обеспечивает бесперебойную работу торгового предприятия. Регулярное соблюдение правил эксплуатации, включая очистку механизма и замену изношенных деталей, сохраняет функциональность устройства на протяжении всего срока службы.
